Placa PCIe x8 a 2× NVMe M.2 AMITOSAI MTS-PCIE82NVME

Querés separar proyectos y caché en dos SSD NVMe, pero no tenés dos ranuras M.2 libres. La MTS-PCIE82NVME lleva dos SSD NVMe en un solo slot PCIe x8, y cada uno tiene cuatro carriles PCIe 3.0 propios, aprox. 32 Gb/s de bus.

Antes de comprar: bifurcación

La placa divide los carriles del slot en dos grupos de cuatro. Para eso, la motherboard tiene que poder bifurcar ese slot. Buscá "PCIe Bifurcation" en el manual o en la BIOS. Sin bifurcación, la PC ve uno solo de los dos SSD.

SSD de 2230 a 22110

Cada ranura acepta un SSD NVMe M.2 M-key de 2230, 2242, 2260, 2280 o 22110. No sirve para SSD M.2 SATA. Tiene disipadores con pads térmicos, no lleva ventilador y un LED por SSD muestra la actividad. Mide aprox. 136 × 69 mm.

Bracket normal y bajo

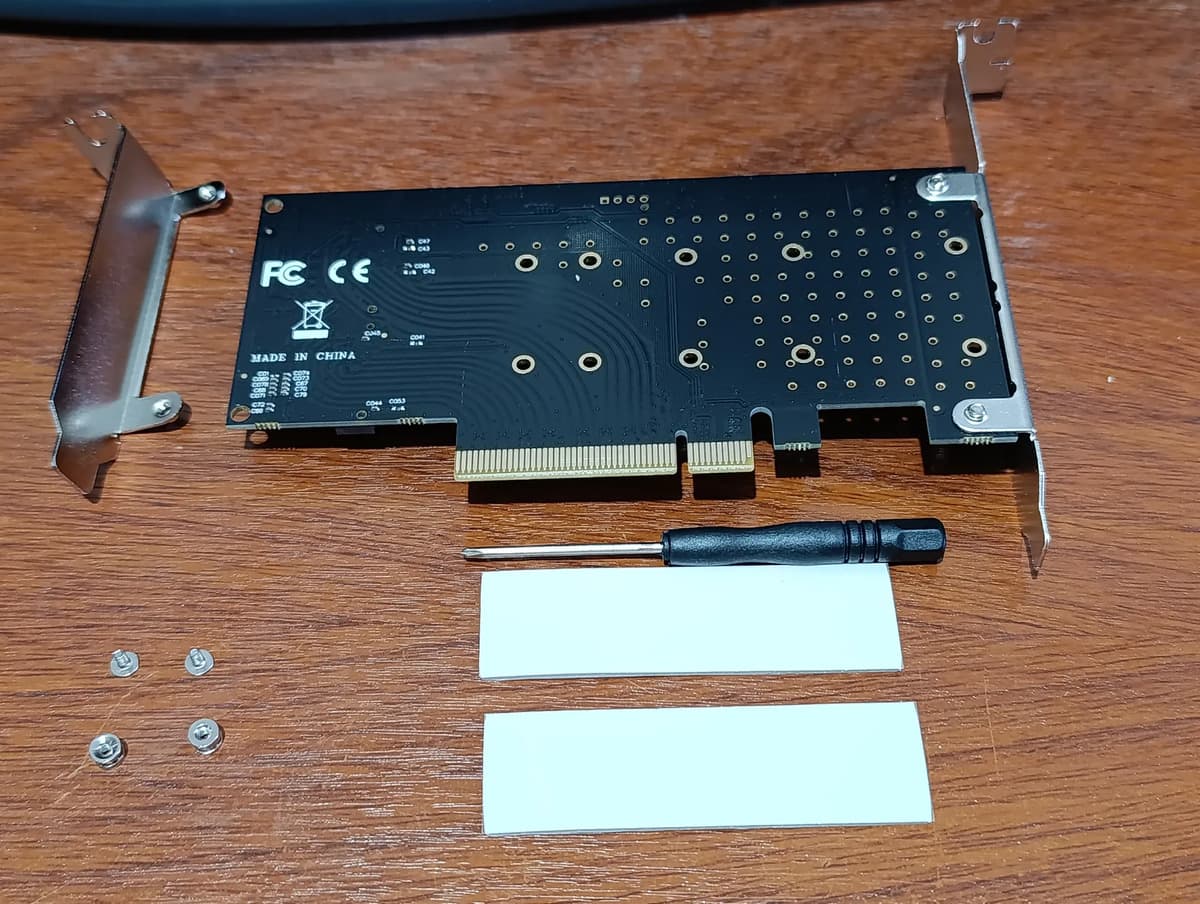

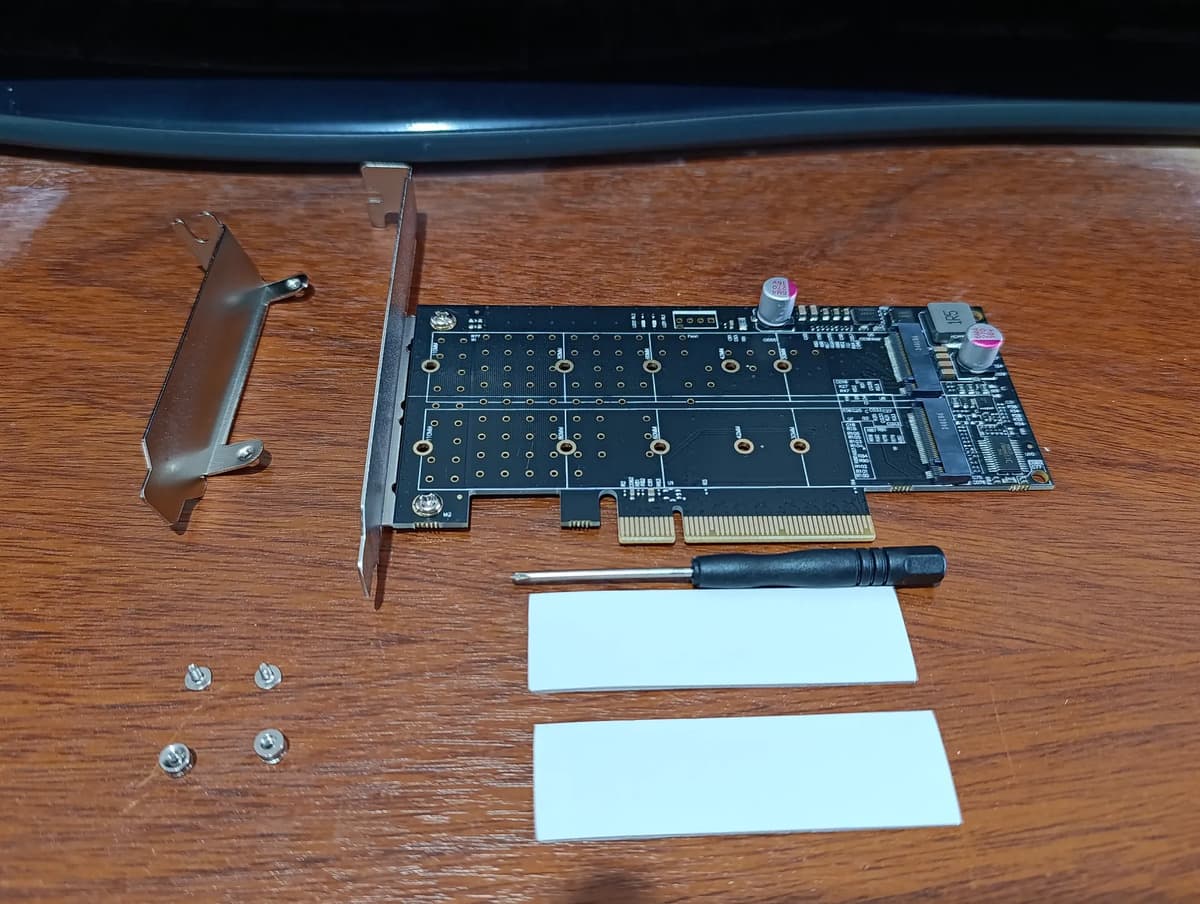

Viene con el bracket normal colocado y uno de bajo perfil para gabinetes compactos.

Si tu motherboard no bifurca, mirá el MTS-PCIE4NVME, para un SSD en un slot x4. Para cuatro SSD en un slot x16, el MTS-PCIE16NVME4.

Qué es

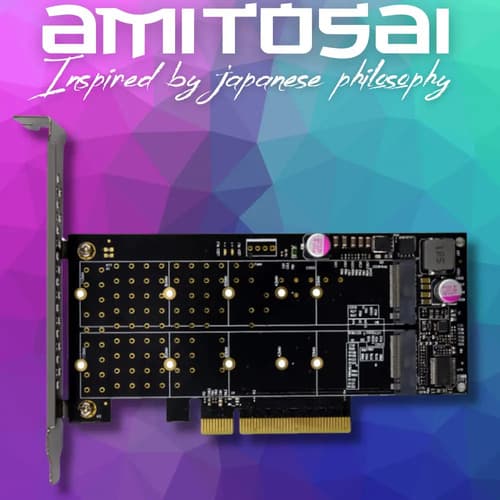

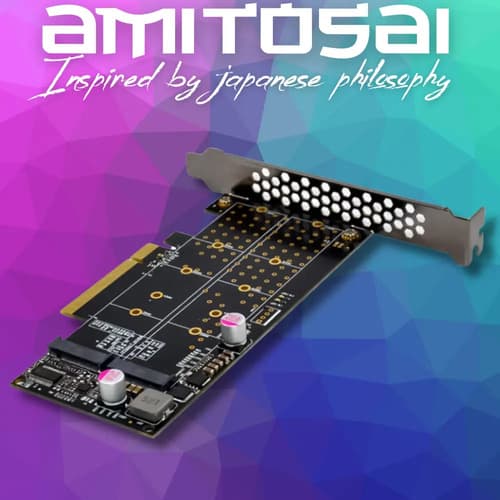

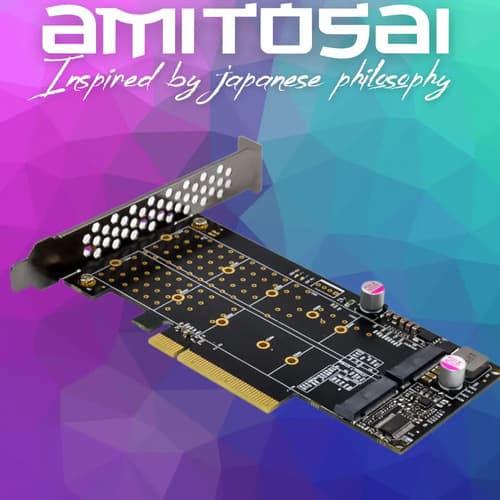

La MTS-PCIE82NVME es una placa adaptadora para conectar hasta dos SSD NVMe M.2 a la computadora en una ranura PCI Express x8. Sirve para estaciones de trabajo, servidores personales, edición de video, juegos o PC sin puertos M.2 propios.

Importante: para que los dos SSD funcionen a la vez, la motherboard tiene que soportar la bifurcación PCIe 3.0. Si no la soporta, el sistema detecta un solo SSD.

Características técnicas

• Interfaz: PCIe 3.0 x8, hasta 64 Gb/s de ancho de banda total.
• SSD compatibles: hasta 2 M.2 NVMe con clave M (M-Key).
• Largos de SSD: 2230, 2242, 2260, 2280 y 22110.
• Velocidad por SSD: hasta 4 GB/s (32 Gbps).
• Chip: PI6C20400BLE.
• Alimentación: desde el slot PCIe, sin cables.
• Indicadores: LED de actividad de lectura y escritura.
• Refrigeración: disipación pasiva, sin partes móviles. No hace ruido.
• Medidas: 136 × 69 mm.
• Brackets: uno normal (full-height) colocado y uno de bajo perfil (low-profile) para gabinetes compactos.
• Temperatura de trabajo: de -40 °C a 85 °C.
• Certificaciones: CE, FCC y RoHS.
• Drivers: no necesita. Funciona con los controladores NVMe del sistema.
• Sistemas: Windows 11, Windows 10, Windows 8 y 8.1, Windows Server 2012 R2 y Linux (Fedora, SUSE, Ubuntu, Red Hat).

Requisitos

• Una ranura PCI Express x8 o x16 libre en la motherboard.
• Una motherboard con bifurcación PCIe 3.0, para usar los dos SSD a la vez.
• Uno o dos SSD NVMe M.2 con clave M. No sirve para SSD M.2 SATA.
• Un gabinete para bracket normal o de bajo perfil.
• Una fuente de alimentación que alcance para el consumo de los SSD.

Instalación

Si podés, usá una pulsera antiestática, así la estática no daña los componentes.

1. Preparación

1. Apagá la computadora y desenchufala.
2. Abrí el gabinete.
3. Buscá una ranura PCI Express x8 o x16 libre en la motherboard.

2. SSD en la placa

1. Colocá uno o dos SSD en las ranuras de la placa, con la muesca de cada SSD alineada con la llave del conector.
2. Presioná cada SSD con suavidad, en un ángulo de aprox. 30 grados, hasta que encaje.
3. Ajustá el tornillo de fijación de cada SSD, así no se mueve ni se desconecta.

3. Placa en la motherboard

1. Elegí el bracket según el tamaño de tu gabinete. Si hace falta, cambialo.
2. Insertá la placa con los SSD en la ranura PCIe, hasta que quede bien encajada.
3. Fijá el bracket al gabinete con sus tornillos.

4. Cierre y encendido

1. Cerrá el gabinete y enchufá la computadora.
2. Prendela y esperá que cargue el sistema. En la mayoría de los casos, los SSD aparecen solos.

Configuración de los SSD

Windows (8, 8.1, 10, 11 y Server 2012 R2)

1. Abrí Administración de discos: buscala en el menú Inicio, o hacé clic derecho en Este equipo y elegí Administrar y después Administración de discos.
2. Si un SSD aparece como No inicializado, hacé clic derecho sobre él y elegí Inicializar disco.
3. Elegí el estilo de partición: MBR para discos de hasta 2 TB, GPT para discos más grandes.
4. Hacé clic derecho en el espacio no asignado y elegí Nuevo volumen simple.
5. Seguí los pasos para formatearlo. Se recomienda NTFS.

Linux (Fedora, SUSE, Ubuntu, Red Hat)

1. Listá los discos con lsblk o fdisk -l para identificar los SSD nuevos.
2. Creá una partición en cada uno con fdisk o gparted.
3. Formatealos, por ejemplo en ext4 con mkfs.ext4.
4. Montá cada disco en una carpeta. Para que se monte siempre, agregalo a /etc/fstab.

Problemas frecuentes

El sistema no detecta los SSD. Verificá que los controladores NVMe estén instalados. En Windows suelen venir incluidos. En Linux, confirmá que el módulo nvme esté cargado con lsmod | grep nvme.

Se detecta un solo SSD. Verificá que tu motherboard soporte la bifurcación PCIe 3.0. Sin bifurcación, no funcionan los dos a la vez.

Si sigue sin andar, escribinos por WhatsApp desde la tienda con el modelo MTS-PCIE82NVME.

Cuidados

• Mantené el interior de la PC sin polvo: el polvo empeora la disipación del calor.
• Asegurate de que los SSD estén bien ventilados, sobre todo con cargas intensas.
• No conectes ni desconectes los SSD con la PC prendida.
• Si pasás la placa a otra PC, revisá que tenga la ranura PCIe adecuada y que su motherboard soporte la bifurcación.
