Adaptador PCIe x4 a 1× NVMe M.2 AMITOSAI MTS-PCIE4NVME

Muchas motherboards no traen ranura M.2, o tienen una sola y ya está ocupada. El MTS-PCIE4NVME te deja usar un SSD NVMe en un slot PCIe: lo atornillás al adaptador, lo ponés en un slot libre y el sistema lo ve como un disco más.

Enlace x4, no x1

El adaptador usa cuatro carriles PCIe 3.0, aprox. 32 Gb/s de bus. Es mucho más que SATA y cuatro veces el bus de un adaptador x1. Para aprovecharlo, conectalo en un slot x4, x8 o x16 que tenga al menos cuatro carriles reales. El manual de tu motherboard lo aclara.

SSD de 2230 a 2280

Acepta un SSD NVMe M.2 M-key de 2230, 2242, 2260 o 2280, que son los largos más comunes. No sirve para SSD M.2 SATA. Se alimenta desde el slot, sin cables extra, y no tiene ventilador. Un LED muestra cuando el disco está leyendo o escribiendo.

Bracket normal y bajo

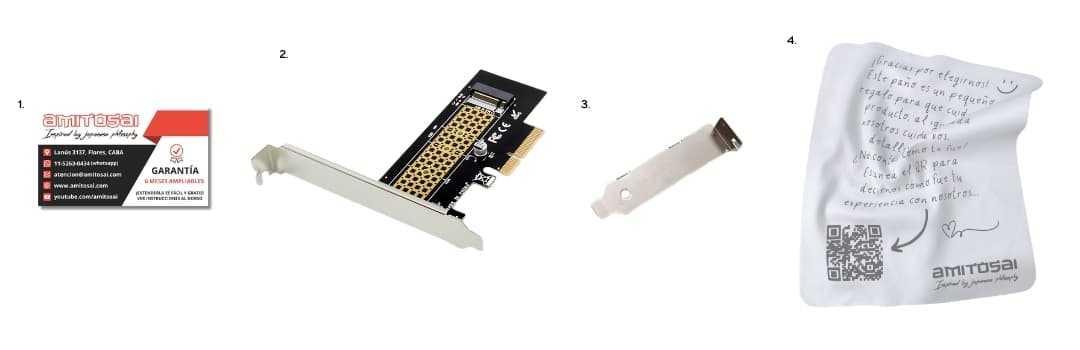

Trae los dos, así que entra tanto en una torre como en un gabinete slim.

Si solo tenés un slot x1 libre, mirá el MTS-PCIE1NVME. Si tu SSD mide 22110, el MTS-PCIE4NVMEBR. Para dos o cuatro SSD, el MTS-PCIE82NVME o el MTS-PCIE16NVME4.

Qué es

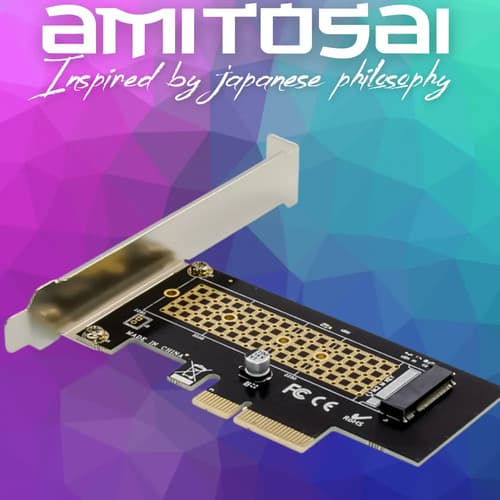

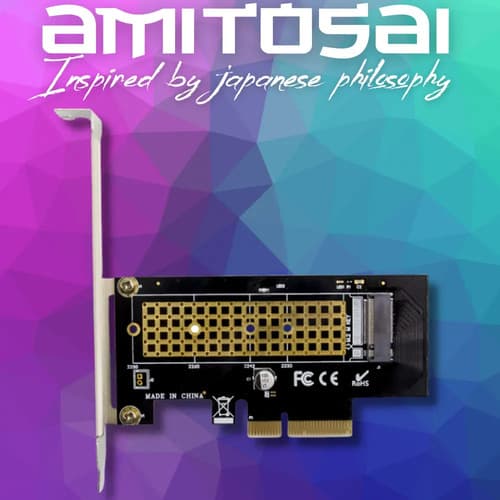

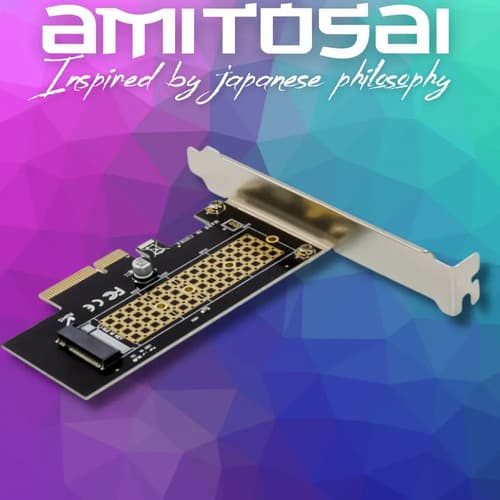

El MTS-PCIE4NVME es una placa adaptadora para conectar un SSD NVMe M.2 en un slot PCI Express de la PC. Usa un enlace PCIe 3.0 x4 y sirve para sumar un SSD NVMe en una PC que no tiene ranura M.2 en la motherboard.

Podés usar el SSD como disco de sistema, para mejorar los tiempos de arranque y de carga, o como disco extra para datos, backups, edición de video, juegos o máquinas virtuales, sin reemplazar el disco principal.

Características técnicas

• Interfaz: PCI Express 3.0 x4, hasta 32 Gb/s de ancho de banda.
• Velocidad de datos: hasta 4 GB/s.
• SSD compatible: NVMe M.2 tipo M-key. No sirve para SSD M.2 SATA.
• Largos de SSD: 2230, 2242, 2260 y 2280.
• Alimentación: por el slot PCIe (3,3 V), sin cables extra.
• Detección automática: reconoce los carriles (lanes) PCIe al arrancar la PC.
• LED de actividad: se prende cuando el disco lee o escribe.
• Especificación M.2: revisión 0.9.
• Drivers: no necesita. Usa los controladores NVMe del sistema.
• Temperatura de funcionamiento: de -40 °C a 85 °C.
• Refrigeración: sin ventilador, silenciosa.
• Bracket: full-height (colocado) y low-profile para gabinetes compactos.
• Certificaciones: CE, FCC y RoHS.

Sistemas compatibles

• Windows 10 y Windows 11.
• Windows 8 y 8.1.
• Windows Server 2012 R2.
• Linux: Fedora, SUSE, Ubuntu, Red Hat y otras distribuciones.

En la mayoría de los casos no hace falta instalar nada. Si el sistema no detecta el SSD, verificá que tenga los controladores NVMe instalados.

Requisitos

• Un slot PCI Express x4, x8 o x16 libre en la motherboard.
• Un SSD NVMe M.2 tipo M-key.
• Un gabinete que acepte bracket estándar o low-profile.

Instalación

1. Preparación

1. Apagá la PC y desenchufala. Usá una pulsera antiestática o tocá una parte metálica del gabinete.
2. Abrí el gabinete.
3. Buscá un slot PCI Express x4, x8 o x16 libre.

2. SSD en la placa

1. Alineá la muesca del SSD con la llave del conector M.2 de la placa.
2. Insertá el SSD con un ángulo de aprox. 30 grados y empujalo suave hasta que encaje.
3. Bajalo y fijalo con el tornillo de fijación, así no se mueve ni se desconecta.

3. Placa en el slot

1. Elegí el bracket según tu gabinete: full-height o low-profile. Si hace falta, cambialo.

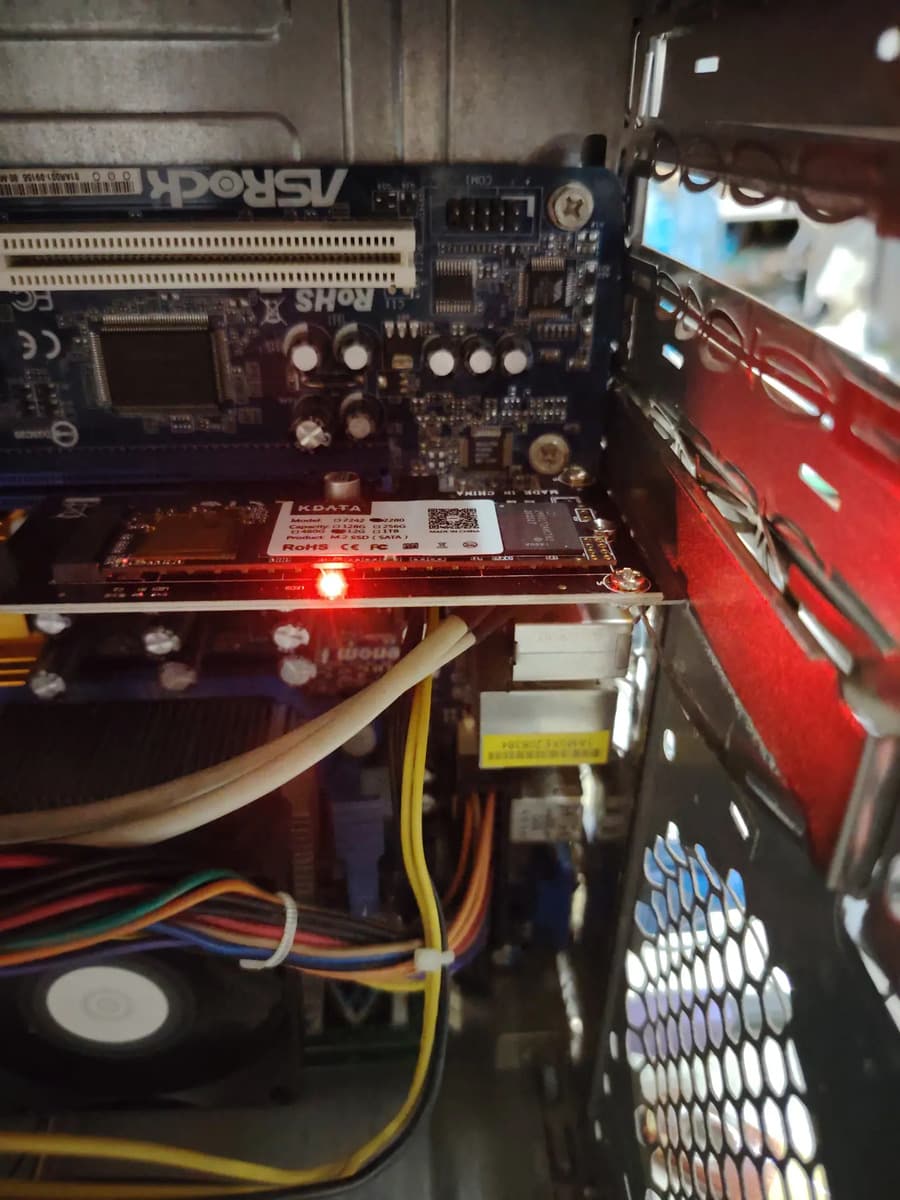

2. Insertá la placa, con el SSD ya colocado, en el slot PCIe hasta que quede firme.
3. Atornillá el bracket al gabinete.

4. Cierre y encendido

1. Cerrá el gabinete, enchufá la PC y prendela.
2. Esperá que cargue el sistema. En la mayoría de los casos detecta el SSD solo.

Preparar el SSD para usarlo

Si el SSD es nuevo, hay que inicializarlo y formatearlo.

En Windows

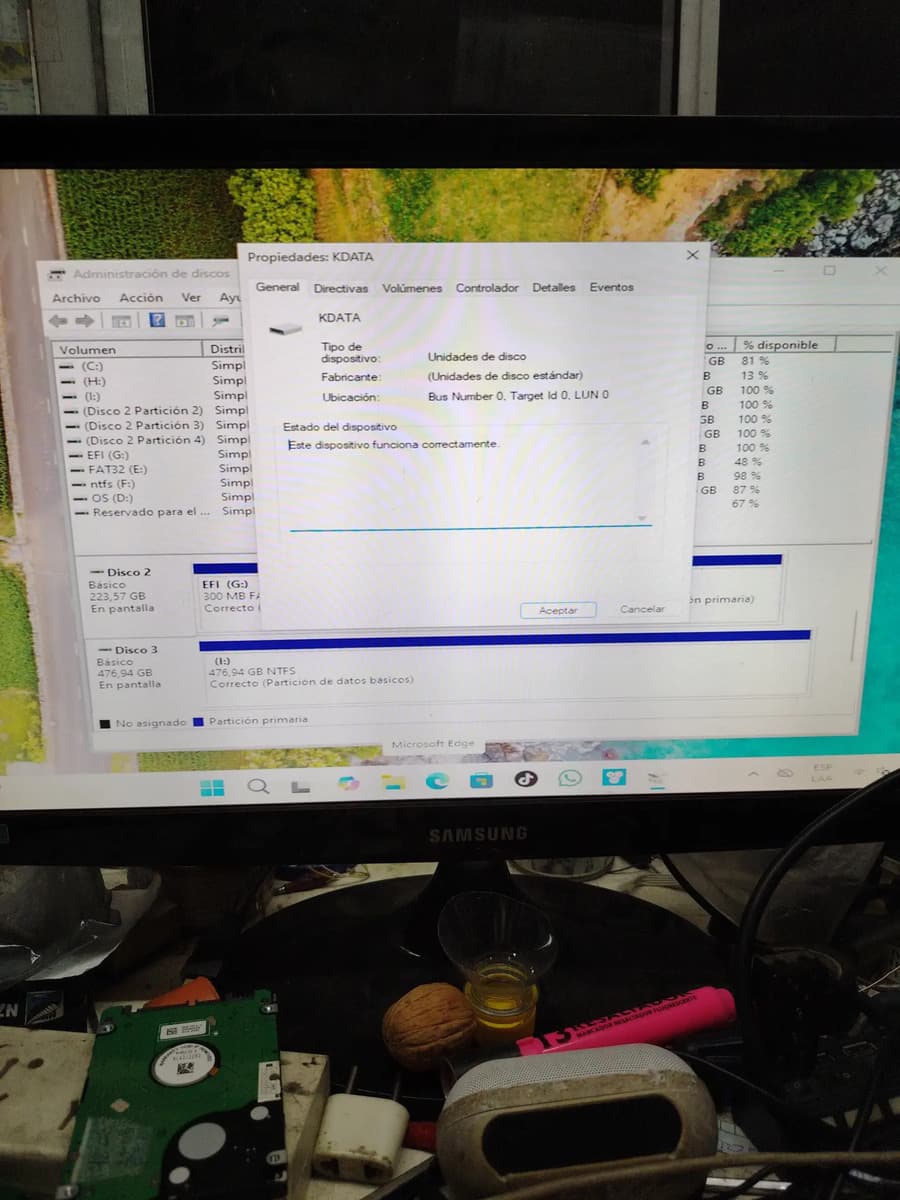

1. Abrí Administración de discos: buscala en el menú Inicio, o hacé clic derecho en Este equipo y elegí Administrar y después Administración de discos.
2. Si el SSD figura como No inicializado, hacé clic derecho y elegí Inicializar disco. Usá MBR para discos de hasta 2 TB y GPT para discos más grandes.
3. Hacé clic derecho en el espacio no asignado y elegí Nuevo volumen simple. Seguí los pasos para formatearlo. Se recomienda NTFS.
4. Con el formato terminado, el SSD queda listo.

En Linux

1. Identificá el disco nuevo con lsblk o fdisk -l.

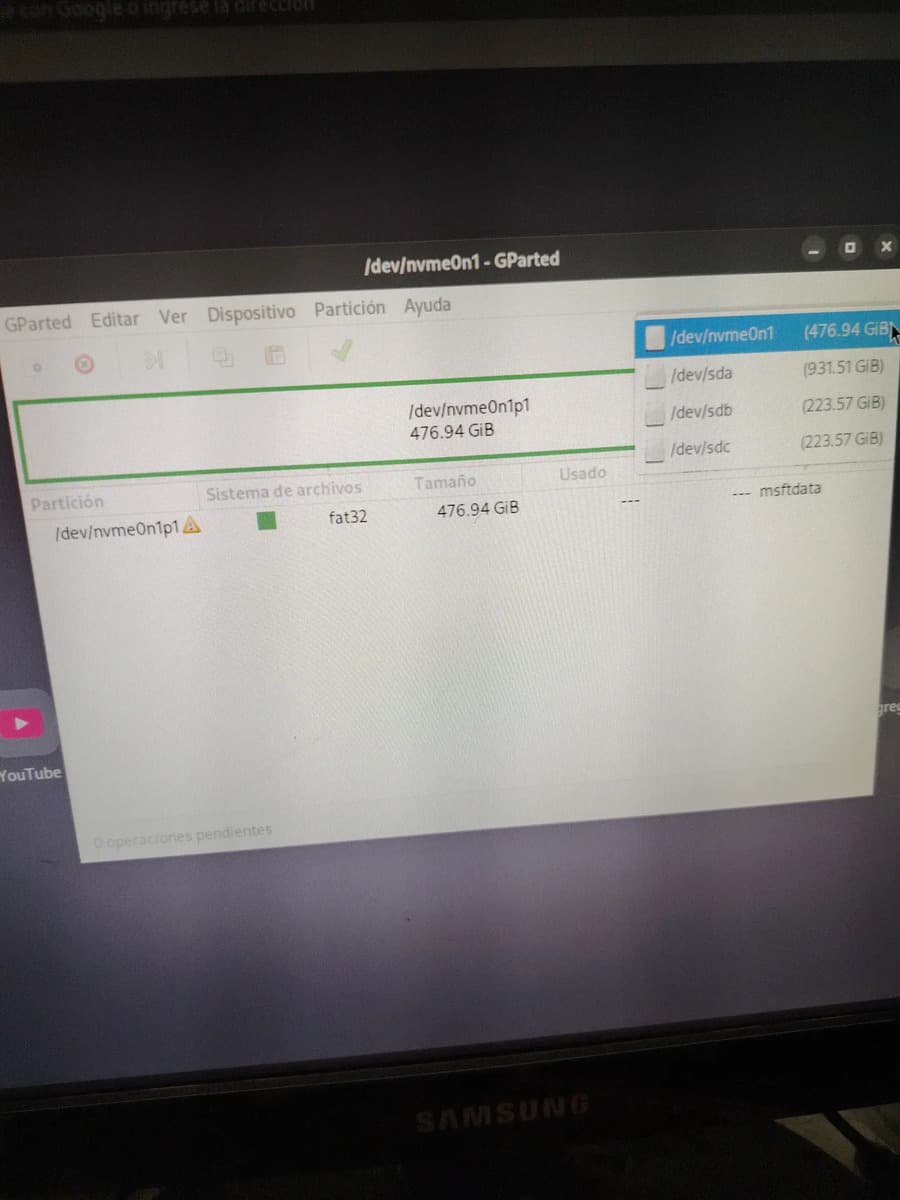

2. Creá una partición con fdisk o gparted.
3. Formateala, por ejemplo en ext4 con mkfs.ext4.
4. Montala en un directorio. Para que se monte siempre, agregá una entrada en /etc/fstab.
5. Si no aparece, verificá que esté cargado el módulo nvme con lsmod | grep nvme.

Si el sistema no detecta el SSD

• Confirmá que el SSD sea NVMe M-key y no M.2 SATA.
• Revisá que el SSD esté bien encajado y atornillado, y que la placa esté firme en un slot x4, x8 o x16.
• Verificá que el sistema tenga los controladores NVMe. En Windows suelen venir incluidos.
• Si sigue sin andar, escribinos por WhatsApp desde la tienda con el modelo MTS-PCIE4NVME.

Cuidados

• Mantené el interior de la PC sin polvo: el polvo empeora la disipación del calor de la placa y del SSD.
• Asegurate de que el SSD tenga buena ventilación, sobre todo con mucho uso. Si se calienta demasiado, sumale un disipador.
• No pongas ni saques el SSD con la PC prendida.
• Si pasás la placa a otra PC, verificá que el slot PCIe sea compatible.
